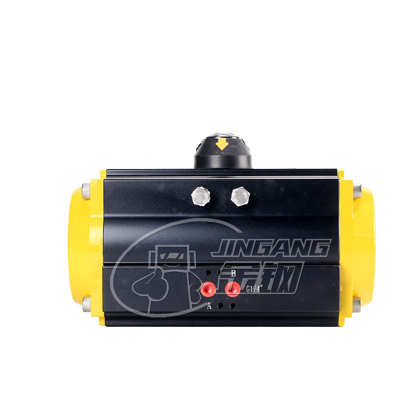

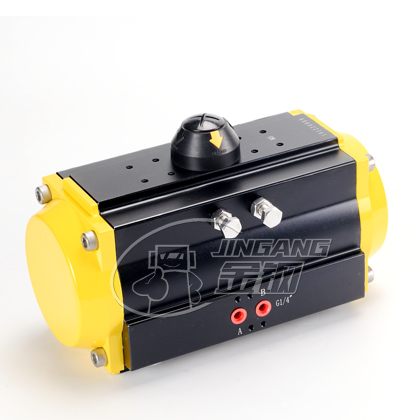

JGAT出口型系列氣動執行器
JGAT新型齒輪齒條式氣動執行器由上海金鋼閥業，綜合了國內外新技術，通過CAD三維模型創新優化設計，外形美觀緊湊、現代化的造型；并采用實用新材料、新工藝，使產品的質量、性能更好；多規格選型更經濟實惠；產品全面符合最新國標標準技術規范，滿足現在和未來的需求。
雙作用式工作原理（JGAT）
當氣源壓力從氣口（2）進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口（4）排出，同時使兩活塞齒條同步帶動輸出軸（齒輪）逆時針方向旋轉。反之氣源壓力從氣口（4）進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口（2）排出，同時使兩活塞齒條同步帶動輸出軸（齒輪）順時針方向旋轉。（如果把活塞相對反方向安裝，輸出軸變?yōu)榉聪蛐D，即為雙作用反轉型。）
單作用式工作原理（JGAT）
當氣源壓力從氣口（2）進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口（4）排出，同時使兩活塞齒條同步帶動輸出軸（齒輪）逆時針方向旋轉。在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口（2）排出，同時使兩活塞齒條同步帶動輸出軸（齒輪）順時針方向旋轉。（如果把活塞相對反方向安裝，彈簧復位時輸出軸變?yōu)榉聪蛐D，即為單作用反轉型）
上海金鋼自控閥門有限公司，是一家集設計開發、制造、銷售為一體的閥門執行機構和閥門制造的科技型企業。公司始創于2008年，生產基地位于上海總建筑面積10000平方米，完善的檢驗系統和試驗中心，并且有嚴謹專業的研發團隊及精細化生產團隊，完善的質量體系和售后服務保障，可根據客戶的要求及標準組織研發與生產。
做為自控閥門中高端品牌企業之一，公司已通過閥門類TS特種設備制造許可證，ISO9001國際質量體系認證、嚴格遵循ERP質量管理體系，實施自動化系統產業鏈為發展方向。公司引進Auto CAD工程設計師、3d MAX三維高級設計師、UG設計師，以先進的設計理念，將產品的研發與設計標準化、國際化、新穎化，實現產品的升級換代和適用技術的產業化，始終保持在自控閥門行業的科技前沿。
